現在位置首頁 >產品信息 >SB靜載稱重模塊

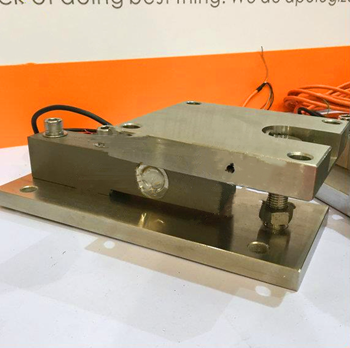

SB靜載稱重模塊

儀器網小編2021-01-06 16:00:56

資料簡介:

SB靜載稱重模塊

注:安裝前請檢查安裝螺桿頂緊力,如有松動請先預緊后安裝!



功能特點:

1、固定、浮動和半浮動三種結構,允許容器產生微量變形

2、結構緊湊,不需要額外配件;

3、傳感器密封焊接,環境適應性較強;

4、支撐螺栓,防止設備傾覆且方便維護;

5、接地裝置,保護傳感器免受電源浪涌沖擊;

6、過載保護裝置,保護傳感器免受沖擊力;






模塊安裝:

1、模塊分類

固定式、半浮動式、全浮動式

2、安裝方式

徑向安裝方式、切向安裝方式、矩形安裝方式

稱重系統***般由***個固定模塊,***個半浮動模塊及若干個浮動模塊組成,半浮動模塊須安裝在固定模塊的對角;固定模塊的安裝支點不會產生水平位移,因此在系統設計過程中,管道和電氣連接部分應靠近該點;半浮動和浮動模塊使系統能圍繞固定點移動,消除容器變形對稱重產生的影響。

3、現場安裝注意事項

安裝前請檢查基礎狀況:各安裝點平面落差控制在3mm以內,同***基礎面水平度應控制在1mm/m以內,基礎承載能力要求大于傳感器的量程。

3.1.模塊安裝完畢請將限位螺桿和螺母松開;

3.2.螺母向下松開與螺母A并合與下承載板擰緊,同時螺母上墊圈落

3.3.使承載器能自由晃動。

3.4.電纜色標電纜色標(常規傳感器線標,主要以合格證線標為準)

+激勵

-激勵

+反饋

-反饋

+信號

-信號

屏蔽

粗黑

4、容器與管道的連接:

容器與管道連接有多種方式,統稱為軟連接。可根據用戶現場的使用狀況設計不同的軟連方式。

1)柔性軟管連接;2)U型性軟管連接;3)波紋管連接;4)套管連接;

為了保證電子容器稱重的準確度,必須根據管道內輸送物質的化學特性,選擇不同的軟連方式。1)2)3)用于非揮發性液體,4)用于揮發性液體。

為保證電子容器的計量性能以下條件:

a.容器本身不受任何外力影響能自由晃動;

b.管道與容器選用軟連接



注:設備調試過程中,若出現角差偏差過大、儀表回零較差、砝碼加載后重量值偏小或無變化,請檢查模塊限位部分有無卡死或輕微摩擦影響;檢查設備外圍硬件連接有無外力影響,例如:管道的死連接對稱重的影響。


(來源: 儀器網小編)
