CME-Mo750系列三光柵單色儀特點：
1. 非對稱水平Czerny-Turner光路,消慧差設計,可改善譜線對稱性和提高光學分辨率
消二次色散設計，有效抑制雜散光
2. 可根據具體需求靈活配置多塊光柵
3. RS232接口通過計算機控制光柵轉換,濾光片更換,波長掃描,實現全自動寬光譜測試
4. 入光口可與中科微能各種光源配套使用，可配光纖接口
5. 可連接我公司任意 款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中CME-Mo300/CME-Mo500/CME-Mo750系列光譜儀具有兩個可選出光口位置
6. 精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
7. 狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
8. 配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
9. 選材精細，工藝規范，制作精良，具有良好的性能指標和批量 致性
10. 光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
CME-Mo750系列三光柵單色儀型號說明：
|
型 號
|
特 點
|
|
CME-Mo751
|
出、入口垂直分布單色儀，出口安裝狹縫
|
|
CME-Mo752
|
出、入口平行分布單色儀，出口安裝狹縫
|
|
CME-Mo753
|
雙出口單色儀，均安裝狹縫，手動切換
|
|
CME-Mo754
|
雙出口單色儀，均安裝狹縫，電動切換
|
|
CME-Mo7551
|
出、入口垂直分布光譜儀，垂直出口安裝CCD
|
|
CME-Mo7552
|
雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，手動切換
|
|
CME-Mo7553
|
雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，電動切換
|
技術參數：
|
焦距
|
750mm
|
|
F/#
|
F/9.7
|
|
雜散光
|
5×10-4
|
|
小步距
|
0.0023nm
|
|
標準配置光柵參數
|
CME-G1200-300（1200g/mm,λp=300nm）
CME-G600-750（600g/mm,λp=750nm）
CME-G300-1250（300g/mm,λp=1250nm）
|
|
光柵名稱(Grating)
|
光柵S68x68x6
|
|
光柵有效使用面積(Grating Size)
|
68mm×68mm
|
|
狹縫有效尺寸(Slits Size)
|
刃口10μm自動保護，寬10μm-3mm可調；高14mm
|
|
外形尺寸(Size)
|
800mm×450mm×204mm
|
選配光柵:
|
光柵型號
|
線色散(nm/mm)
|
準確度
|
重復性
|
分辨率
|
理論光譜
|
機械光譜
|
|
（nm）
|
（nm）
|
（nm）
|
范圍(nm)
|
范圍(nm)
|
|
CME-G2400-250
|
0.55
|
0.1
|
0.05
|
0.015
|
185-500
|
0-550
|
|
CME-G1800-250
|
0.73
|
0.15
|
0.08
|
0.02
|
185-500
|
0-730
|
|
CME-G1800-500
|
330-730
|
|
CME-G1200-250
|
1.1
|
0.2
|
0.1
|
0.03
|
185-500
|
0-1100
|
|
CME-G1200-300
|
200-600
|
|
CME-G1200-500
|
330-1000
|
|
CME-G600-500
|
2.2
|
0.4
|
0.2
|
0.06
|
330-1000
|
0-2200
|
|
CME-G600-750
|
500-1500
|
|
CME-G600-1000
|
660-2000
|
|
CME-G600-1250
|
830-2200
|
|
CME-G300-500
|
4.4
|
0.8
|
0.4
|
0.12
|
330-1000
|
0-4400
|
|
CME-G300-1250
|
830-2500
|
|
CME-G300-1800
|
1200-3600
|
|
CME-G300-3000
|
2000-4400
|
|
CME-G150-4000
|
8.8
|
1.6
|
0.8
|
0.24
|
2600-8000
|
0-8800
|
|
CME-G66-DB
|
20
|
3.7
|
1.8
|
0.55
|
2500-25000
|
0-20000
|
|
CME-G50-12000
|
26.4
|
5
|
2.5
|
0.72
|
8000-24000
|
0-26400
|

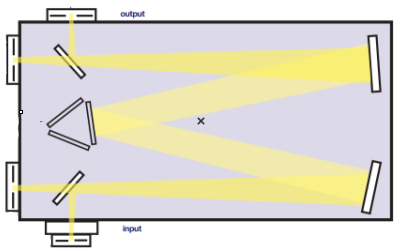

光路圖：
