數字量輸入端子模塊 KL1382 借助電流回路和低于 5 V 的電壓分析熱敏電阻傳感器的輸入信號。KL1382 是 種用于 PTC 傳感器熱機保護的監控設備，適用于對電機、軸承以及其它設備進行直接監控。在過程映像中， 個位指示傳感器的狀態，另 個位報告短路或斷線情況。紅色或綠色 LED 指示兩個輸入位的狀態。
| 技術參數 |
KL1382 | KS1382 |
| 輸入點數 |
2 |
| 額定電壓 |
24 V (-15 %/+20 %) |
| 信號“0”脫扣 |
≤ 1.5 kΩ |
| 信號“1”超溫 |
≥ 3 kΩ |
| 傳感器電壓 |
≤ 5 V |
| 診斷 |
開路監視 > 8 kΩ，短路診斷< 25 Ω |
| 輸入濾波 |
30 ms |
| K-bus 電流消耗 |
5 mA |
| 電氣隔離 |
500 Vrms (K-bus/現場電位) |
| 過程映像中的位寬 |
4 個輸入位 |
| 組態 |
無地址或組態設置 |
| 重量 |
約 55 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 可插拔接線 |
適用于所有 KSxxxx 總線端子模塊 |

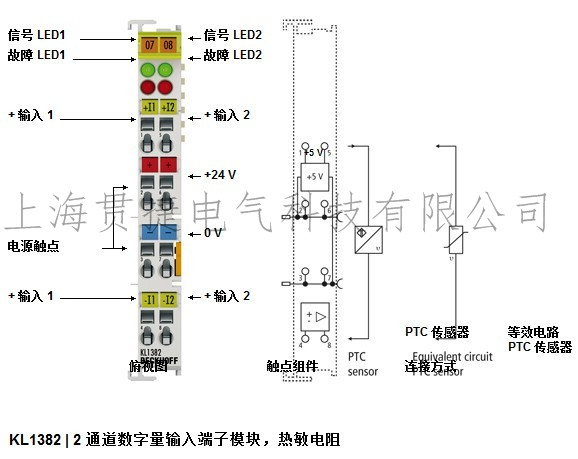

KL1382 | 2 通道數字量輸入端子模塊，熱敏電阻
